Alinta 1.5mm Pitch Vertical SMT-Anschluss 2 bis 20P-PCB-Waferanschluss

Produktbeschreibung

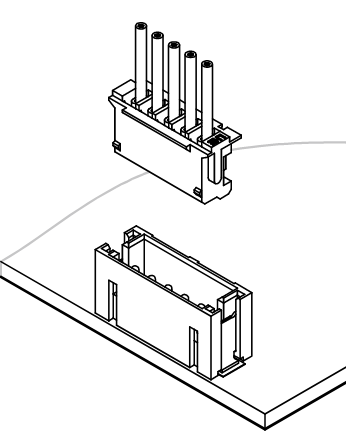

Ein Wire-to-Board-Anschluss ist eine Art elektrischer Anschluss, der zum Anschließen von Drähten an eine Leiterplatte (PCB) verwendet wird.Das Gehäuse ist in der Regel auf dem PCB montiert und enthält Schlitze oder Behälter, in denen die Kontakte eingesetzt werdenDie Kontakte werden typischerweise an die Drähte gekrempelt und anschließend in das Gehäuse eingefügt, wodurch eine sichere elektrische Verbindung zwischen den Drähten und der Leiterplatte hergestellt wird.

Diese Steckverbinder werden üblicherweise in verschiedenen elektronischen Geräten und Anwendungen verwendet, wo es notwendig ist, Drähte an eine Leiterplatte zu verbinden, wie beispielsweise in Computerperipherie, Automobilelektronik,Maschinen und ApparateSie sind in verschiedenen Größen, Konfigurationen und Spezifikationen erhältlich, um verschiedene Drahtmessungen, Stromwerte und Umweltbedingungen zu berücksichtigen.

Alinta Kabel-an-Board-Anschlussreihe

Entdecken Sie zuverlässige Wire-to-Board (WTB) -Anschlüsse und Kabelbaugruppen von Alinta, die Abstandsgrößen von 1,0 mm bis 6,35 mm bieten.Geräte, Industrie, Daten und Telekommunikation und Unterhaltungselektronik.

Nutzen Sie die vielfältigen Vorteile unserer WTB-Anschlüsse, die sie zu einer optimalen Wahl für verschiedene Anwendungen machen.Genießen Sie die Flexibilität der Anpassungsmöglichkeiten, um die Steckverbinder genau auf Ihre Anforderungen anzupassen.

Technischer Parameter

Merkmale des Warentyps	Kategorie		Kabel an das Brett
	Muster der Montage		Wafer
	Abstand (mm)		1.50 mm
	Produktreihe		Die in Absatz 1 genannten Anforderungen gelten nicht.
Elektrische Eigenschaften	Nennspannung (V AC/DC)		125
	Nennstrom (A AC/DC)		1
	Kontaktwiderstand		≤ 20mΩ
	Widerstand gegen Isolierung Widerstand gegen Spannung		≥ 500MΩ 500 V Wechselstrom/Minute
Konfigurationsmerkmale	Anzahl der Zeilen		1
	Anzahl der Positionen		2 bis 20
Beschaffenheit der Schale	Farbe		Weiß
	Wohnmaterial Kontaktmaterial		LCP, UL94V-0 mit einer Breite von nicht mehr als 30 mm
Umweltinformationen	Betriebstemperaturbereich (°C)		-20°C bis 85°C°C
Abmessungen des SMT-Waferanschlusses X2701-V       Terminal

Wohnungen

Polnisch DIM = A DIM = B 2 1.50 4.50 3 3.00 6.00 4 4.50 7.50 5 6.00 9.00 6 7.50 10.50 7 9.00 12.00 8 10.50 13.50 9 12.00 15.00 10 13.50 16.50 11 15.00 18.00 12 16.50 19.50 13 18.00 21.00 14 19.50 22.50 - Ich weiß nicht. - Ich weiß nicht. - Ich weiß nicht. 20 28.50 31.50

Für eine zuverlässige und anpassbare WTB-Anschlusslösung wenden Sie sich noch heute an Alinta!
