1.25 mm Pitch Connector Wtb Connector 2P bis 16P Vertikal SMT PCB Wafer
  • 1.25 mm Pitch Connector Wtb Connector 2P bis 16P Vertikal SMT PCB Wafer
  • 1.25 mm Pitch Connector Wtb Connector 2P bis 16P Vertikal SMT PCB Wafer
  • 1.25 mm Pitch Connector Wtb Connector 2P bis 16P Vertikal SMT PCB Wafer

1.25 mm Pitch Connector Wtb Connector 2P bis 16P Vertikal SMT PCB Wafer

Herkunftsort China
Markenname Alinta
Zertifizierung RoHS
Modellnummer Die Serie AL-X2201
Produktdetails
Produktbezeichnung:
Wafer, Behälter
Positionen:
2 bis 16 P
Anwendung:
PCB
Wohnung:
LCP, UL94V-0
Kontakt:
mit einer Breite von mehr als 30 mm
Hervorheben:

1.25 mm Schwingungsteil 16P

,

2P-Waferanschluss

,

1.25 mm Pitch Wafer Stecker

Zahlungs-u. Verschiffen-Ausdrücke
Min Bestellmenge
1000
Preis
Verhandlungsfähig
Verpackung Informationen
Band und Rolle
Lieferzeit
5~8 Werktage
Zahlungsbedingungen
T/T, L/C
Versorgungsmaterial-Fähigkeit
25Kkr pro Monat
Produkt-Beschreibung

Produktbeschreibung

Ein Wire-to-Board-Anschluss ist eine Art elektrischer Anschluss, der zum Anschließen von Drähten an eine Leiterplatte (PCB) verwendet wird.Das Gehäuse ist in der Regel auf dem PCB montiert und enthält Schlitze oder Behälter, in denen die Kontakte eingesetzt werdenDie Kontakte werden typischerweise an die Drähte gekrempelt und anschließend in das Gehäuse eingefügt, wodurch eine sichere elektrische Verbindung zwischen den Drähten und der Leiterplatte hergestellt wird.

Diese Steckverbinder werden üblicherweise in verschiedenen elektronischen Geräten und Anwendungen verwendet, wo es notwendig ist, Drähte an eine Leiterplatte zu verbinden, wie beispielsweise in Computerperipherie, Automobilelektronik,Maschinen und ApparateSie sind in verschiedenen Größen, Konfigurationen und Spezifikationen erhältlich, um verschiedene Drahtmessungen, Stromwerte und Umweltbedingungen zu berücksichtigen.

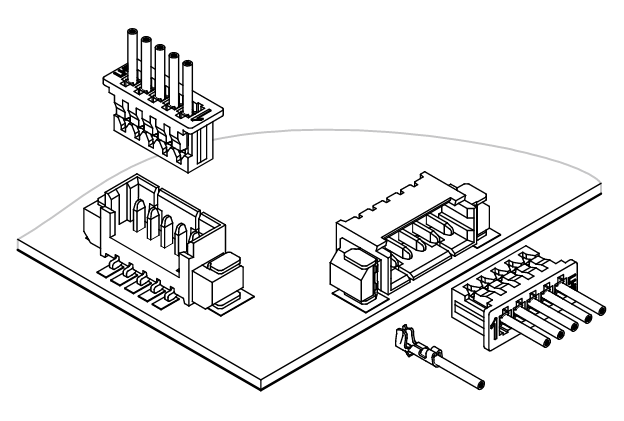

1.25 mm Pitch Connector Wtb Connector 2P bis 16P Vertikal SMT PCB Wafer 0



Alinta Kabel-an-Board-Anschlussreihe

Entdecken Sie zuverlässige Wire-to-Board (WTB) -Anschlüsse und Kabelbaugruppen von Alinta, die Abstandsgrößen von 1,0 mm bis 6,35 mm bieten.Geräte, Industrie, Daten und Telekommunikation und Unterhaltungselektronik.

Nutzen Sie die vielfältigen Vorteile unserer WTB-Anschlüsse, die sie zu einer optimalen Wahl für verschiedene Anwendungen machen.Genießen Sie die Flexibilität der Anpassungsmöglichkeiten, um die Steckverbinder genau auf Ihre Anforderungen anzupassen.



   1.25 mm Pitch Connector Wtb Connector 2P bis 16P Vertikal SMT PCB Wafer 2

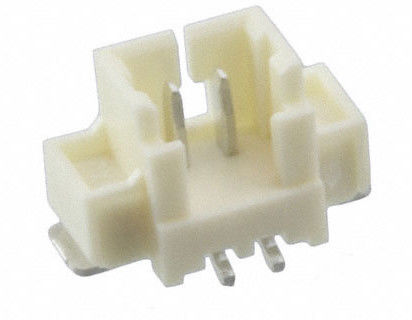

(2-Pin-Bild)





Technischer Parameter


Merkmale des Warentyps Kategorie Kabel an das Brett
  Muster der Montage Wafer
  Abstand (mm) 1.25mm
  Produktreihe Die Serie AL-X2201

Elektrische Eigenschaften Nennspannung (V AC/DC) 125
  Nennstrom (A AC/DC) 1
  Kontaktwiderstand ≤ 30mΩ


Widerstand gegen Isolierung

Widerstand gegen Spannung

≥ 100MΩ

500 V Wechselstrom/Minute


Konfigurationsmerkmale Anzahl der Zeilen 1
  Anzahl der Positionen 2 bis 16

Beschaffenheit der Schale Farbe Beige


Wohnmaterial

Kontaktmaterial

LCP, UL94V-0

mit einer Breite von nicht mehr als 30 mm


Umweltinformationen

Betriebstemperaturbereich (°C)

-20°C bis 70°C°C





PCB-Layout


Gerade Wafer Rechtswinkel Wafer

1.25 mm Pitch Connector Wtb Connector 2P bis 16P Vertikal SMT PCB Wafer 4



Terminal

1.25 mm Pitch Connector Wtb Connector 2P bis 16P Vertikal SMT PCB Wafer 5



Wohnungen



              1.25 mm Pitch Connector Wtb Connector 2P bis 16P Vertikal SMT PCB Wafer 6
Polnisch DIM = A DIM = B
2 1.25 4.25
3 2.50 5.50
4 3.75 6.75
5 5.00 8.00
6 6.25 9.25
7 7.50 10.50
8 8.75 11.75
9 10.00 13.00
10 11.25 14.25
11 12.50 15.50
12 13.75 16.75
13 15.00 18.00
14 16.25 19.25
15 17.50 20.50
16 18.75 21.75
- Ich weiß nicht. - Ich weiß nicht. - Ich weiß nicht.
25 30 33.00



Vertikaltyp Wafer/Gehäuse



1.25 mm Pitch Connector Wtb Connector 2P bis 16P Vertikal SMT PCB Wafer 7


Polnisch DIM = A DIM = B
2 1.25 4.25
3 2.50 5.50
4 3.75 6.75
5 5.00 8.00
6 6.25 9.25
7 7.50 10.50
8 8.75 11.75
9 10.00 13.00
10 11.25 14.25
11 12.50 15.50
12 13.75 16.75
13 15.00 18.00
14 16.25 19.25
15 17.50 20.50
16 18.75 21.75



Wafer/Gehäuse des horizontalen Typs

1.25 mm Pitch Connector Wtb Connector 2P bis 16P Vertikal SMT PCB Wafer 8

Polnisch DIM = A DIM = B
2 1.25 4.25
3 2.50 5.50
4 3.75 6.75
5 5.00 8.00
6 6.25 9.25
7 7.50 10.50
8 8.75 11.75
9 10.00 13.00
10 11.25 14.25
11 12.50 15.50
12 13.75 16.75
13 15.00 18.00
14 16.25 19.25
15 17.50 20.50
16 18.75 21.75





Für eine zuverlässige und anpassbare WTB-Anschlusslösung wenden Sie sich noch heute an Alinta!
